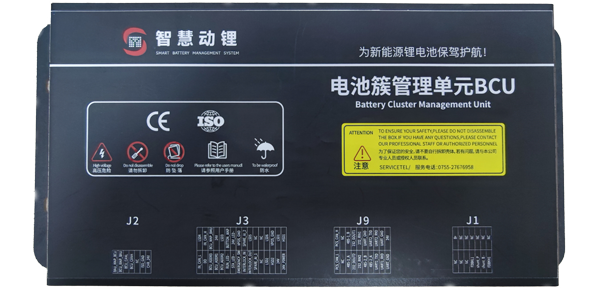

主控 BCU- 电池簇管理单元

主控BCU，为电池簇管理层，管理串联多包的电池。主要收集从控BMU上传的各种单体电池信息，采集电池组信息。计算分析电池组的SOC和SOH，采集总电压、总电流和绝缘监测，控制高压继电器,并具备与外部PCS设备通信交互的RS485及CAN接口。

采用32位高速ARM，支持1500V高压，最高管理27包风冷16S电池包，8簇电池，带有高压绝缘检测和粘连检测，精准SOX估算，智能均衡和热管理，3路独立CAN接口、多级软件保护和告警功能，支持云平台、OTA固件升级，满足储能BMS新国标GBT34131-2023。

• 工作电压范围

  DC9V-36V

  工作电流

  ≤ 70mA(24V)

• CAN 通讯

  3 路

  RS485 通迅

  2 路

• RS232 通讯

  2 路

  软件升级

  支持 CAN 总线升级

• 支持继电器

  6 路低边控制

  支持继电器

  2 路高边控制

• 地址线

  3 路地址线

  唤醒输入

  按键唤醒输入

• 高压互锁

  支持互锁输入、互锁输出

  急停检测

  支持

• 绝缘检测

  支持

  互唤功能

  支持 BCU 唤醒 BAU;BAU 唤醒 BCU;BCU 唤醒 BMU;PCS 唤醒 BAU

• 电源防反接

  支持

  电源防浪涌

  支持

• 耐压

  AC 3100V

  工作温度

  -20~65℃

• 存储温度

  -40~125℃

  执行标准

  GB/T 34131-2023

• EMC

  GB/T-18655;IS011452;ISO 7637;ISO 10605;ISO16750

  防护等级

  IP43, 不防水

• 湿度

  5%~95%℃ , 无凝结

  海拔高度

  ≤ 5000m

• 外观尺寸

  245*115*29.7mm
