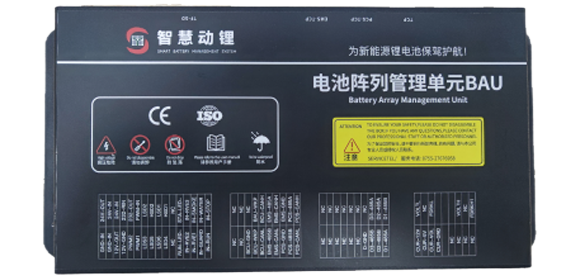

总控 BAU—电池堆管理单元

总控BAU，为电池堆管理层，可管理多簇并联使用的电池阵列或电池堆。负责BMS系统内部的整体协调以及与EMS、PCS的外部信息交互，根据外部请求控制整个BMS系统的运行过程。

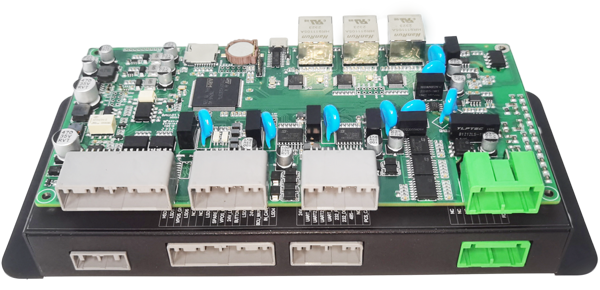

采用一线品牌高性能ARM芯片，支持PCS通信国标CAN协议，具备3路以太网接口，5路RS485,1路RS232，3路CAN，8路IO，支持SD卡和PWM风扇控制、最多管理8簇电池，并带有高压控制和绝缘监测，精准堆级SOX估算、均衡管理，多簇并机管理，在线诊断功能，智能运维，支持与空调、消防等动环设备通信，并可扩展触摸屏HMI，支持连接远程运维管理后台和固件OTA升级，可兼容IEC104，Modbus/TCP等标准协议。

• 工作电压范围

  DC9V~36V

  工作电流

  ≤ 70mA(24V)

• CAN 通讯

  3 路

  RS485 通讯

  5 路

• RS232 通讯

  1 路

  以太网接口

  3 路

• 支持继电器

  5 路低边控制

  支持继电器

  3 路高边控制

• 支持 PWM 输出

  3 路 PWM 输出

  绝缘检测

  支持

• 急停检测

  支持

  高压互锁

  支持

• 软件升级

  支持 CAN 总线升级

  电源防反接

  支持

• 电源防浪涌

  支持

  耐压

  AC 3100V

• 工作温度

  -20~65℃

  存储温度

  -40~125℃

• 执行标准

  GB/T 34131-2023

  EMC

  GB/T-18655;IS011452;ISO 7637;ISO 10605;ISO16750

• 防护等级

  IP43, 不防水

  湿度

  5%~95%℃ , 无凝结

• 海拔高度

  ≤ 5000m

  外观尺寸

  245*106.5*29.7mm
